INSTRUKCJA OBSŁUGI SILNIKA ZABURTOWEGO

F30/40 BM F30/40 FW / FW-T-EFI F30/40 BW / BW-T-EFI / BW-D-EFI

Spis treści

1. Główne komponenty i informacje ogólne

1.1 Główne komponenty

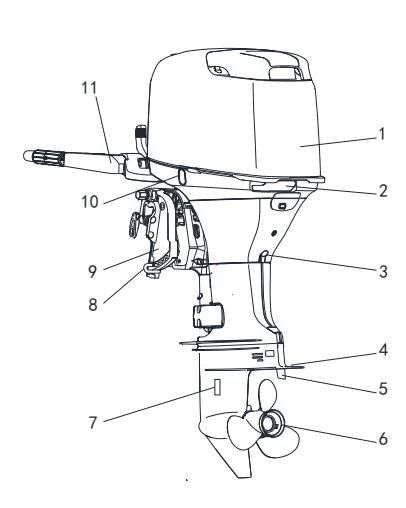

Widok z przodu głównych komponentów silnika F40

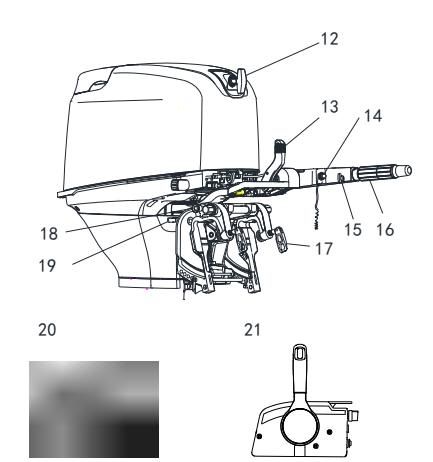

Widok z boku głównych komponentów silnika F40

  1. Górna pokrywa
  2. Dźwignia blokady górnej pokrywy
  3. Śruba spustowa oleju
  4. Płyta antykawitacyjna
  5. Trymer (Trim tab)
  6. Śruba napędowa
  7. Wlot wody chłodzącej
  8. Trzpień regulacji trymu/odchylenia
  9. Uchwyt zaciskowy
  10. Przycisk trymu i odchylenia
  11. Rumpel (Uchwyt sterowy)
  12. Uchwyt rozrusznika
  13. Dźwignia zmiany biegów
  14. Przycisk zatrzymania silnika i zrywka

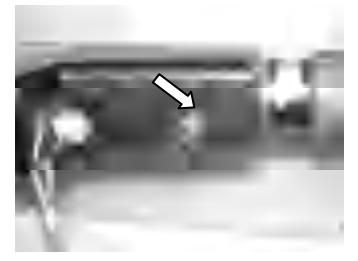

  15. Regulator oporu manetki gazu
  16. Uchwyt gazu
  17. Śruba zaciskowa
  18. Wspornik pomocniczy
  19. Blokada odchylenia
  20. Zbiornik paliwa
  21. Manetka zdalnego sterowania

Przenośny zbiornik paliwa składa się z następujących części:

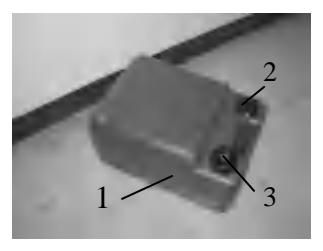

Widok z przodu przenośnego zbiornika paliwa

    1. Korek wlewu paliwa 3. Odpowietrznik

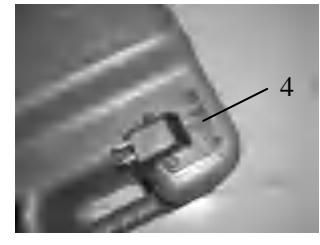

Widok z tyłu przenośnego zbiornika paliwa ze wskaźnikiem

    1. Złącze paliwa 4. Wskaźnik poziomu paliwa

OSTRZEŻENIE:

Zbiornik paliwa dostarczony z tym silnikiem powinien być używany wyłącznie do zasilania silnika podczas pracy, a nie jako pojemnik do długotrwałego przechowywania paliwa.

Zdalne sterowanie (Manetka)

Dźwignia zdalnego sterowania obsługuje zarówno zmianę biegów, jak i przepustnicę (gaz). Przełączniki elektryczne są zamontowane na obudowie manetki.

    1. Dźwignia zdalnego sterowania
    1. Blokada biegu jałowego
    1. Dźwignia gazu na biegu jałowym
    1. Stacyjka / sterowanie ssaniem (choke)
    1. Zrywka bezpieczeństwa
    1. Regulator oporu manetki

Rozmieszczenie manetki i przełączników

Dźwignia zdalnego sterowania

Pchnięcie dźwigni do przodu z pozycji neutralnej włącza bieg do przodu. Pociągnięcie dźwigni do tyłu z pozycji neutralnej włącza bieg wsteczny. Silnik będzie pracował na biegu jałowym, dopóki dźwignia nie zostanie przesunięta o około 35º (wyczuwalne kliknięcie). Dalsze przesuwanie dźwigni otwiera przepustnicę, zwiększając obroty silnika.

    1. Bieg jałowy (Neutralny) "N"
    1. Bieg do przodu "F"
    1. Bieg wsteczny "R"
    1. Zmiana biegów
    1. Całkowicie zamknięta przepustnica
    1. Gaz
    1. Całkowicie otwarta przepustnica

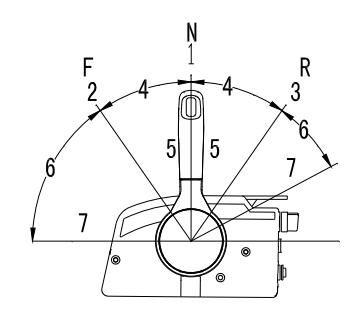

Diagram pozycji dźwigni zdalnego sterowania

Blokada biegu jałowego

Aby wysunąć dźwignię z pozycji neutralnej, należy najpierw pociągnąć blokadę biegu jałowego do góry.

Lokalizacja blokady biegu jałowego

  1. Blokada biegu jałowego

Dźwignia gazu na biegu jałowym

Aby zwiększyć obroty bez włączania biegu do przodu lub wstecznego, ustaw dźwignię zdalnego sterowania w pozycji neutralnej i podnieś dźwignię gazu na biegu jałowym.

UWAGA:

Dźwignia gazu na biegu jałowym działa tylko wtedy, gdy dźwignia sterowania jest w pozycji neutralnej. Dźwignia sterowania działa tylko wtedy, gdy dźwignia gazu na biegu jałowym jest całkowicie zamknięta.

    1. Całkowicie otwarta
    1. Całkowicie zamknięta

Pozycje otwarta i zamknięta dźwigni gazu na biegu jałowym

1.2 Informacje ogólne

1.2.1 Specyfikacje

Główne dane techniczne:

ElementDaneElementDane
Typ silnikaTrzycylindrowy, 4-suwowyMasa (BWL-D-EFI / BWS-D-EFI)101.5Kg / 99.9Kg
Pojemność skokowa747cm³Masa (FWL-T-EFI / FWS-T-EFI)102.1Kg / 100.5Kg
Średnica × Skok65mm × 75mmZalecane paliwoZwykła benzyna bezołowiowa
Przełożenie2.0 (26/13)Pojemność zbiornika24L
Długość całkowita1173mm (BM/BW) / 768mm (FW)Zalecany olej silnikowySAE10W30 lub SAE10W40
Szerokość całk.426mm (BM/BW) / 410mm (FW)Ilość oleju silnikowego1.7L (z filtrem oleju)
Wysokość całk. (S/L)1361mm (S) / 1234mm (L)Zalecany olej przekł.Olej do przekładni hipoidalnych SAE #90
Wysokość pawęży (S/L)381mm (S) / 508mm (L)Ilość oleju przekł.430cm³
Masa (BML / BMS)94Kg / 92.4KgŚwieca zapłonowaDPR7EA-9
Masa (BWL / BWS)97.5Kg / 95.9KgPrzerwa między elektrodami0.8~0.9mm
Masa (FWL / FWS)96.6Kg / 95Kg

Główne osiągi:

ElementDaneElementPodelementDane
Moc maksymalna29.4Kw / 5500rpmMomenty dokręcaniaŚwieca zapłonowa18.0Nm
Bieg jałowy (carb.)900±50obr/minMomenty dokręcaniaNakrętka śruby35.0Nm
Bieg jałowy (EFI)800±50obr/minMomenty dokręcaniaŚruba spustu oleju27.0Nm
Zakres obrotów (WOT)5000~6000obr/minMomenty dokręcaniaFiltr oleju silnika18.0Nm
Luz zaworowy SSĄCY (zimny)0.15~0.25mm
Luz zaworowy WYD. (zimny)0.25~0.35mm

1.2.2 Instrukcje dotyczące paliwa

Instrukcje dotyczące tankowania:

Zalecana benzyna:

Zwykła benzyna bezołowiowa. Jeśli niedostępna, użyj benzyny premium.

Jeśli występuje pukanie lub dzwonienie w silniku, użyj benzyny innej marki lub benzyny premium bezołowiowej. W przypadku regularnego stosowania benzyny ołowiowej, zawory i powiązane części muszą być sprawdzane co 100 godzin pracy.

OSTRZEŻENIE:

  • Nie pal podczas tankowania i trzymaj się z dala od iskier, płomieni lub innych źródeł zapłonu.
  • Wyłącz silnik przed tankowaniem.
  • Tankuj w dobrze wentylowanym miejscu; napełniaj przenośne zbiorniki poza łodzią.
  • Nie przepełniaj zbiornika paliwa.
  • Uważaj, aby nie rozlać benzyny; jeśli się rozleje, natychmiast ją wytrzyj.
  • Mocno zakręć korek po zatankowaniu.
  • W przypadku połknięcia benzyny, wdychania oparów lub dostania się jej do oczu, niezwłocznie skontaktuj się z lekarzem.
  • W przypadku kontaktu ze skórą natychmiast przemyj wodą z mydłem. Zmień odzież, jeśli została polana benzyną.
  • Trzymaj końcówkę dystrybutora w kontakcie z metalowymi elementami, aby uniknąć iskier statycznych.

UWAGA:

Używaj tylko świeżej i czystej benzyny przechowywanej w czystych pojemnikach, wolnej od wody i zanieczyszczeń.

Olej silnikowy:

Zalecany olej: Olej do silników zaburtowych 4-suwowych SAE10W30 lub SAE10W40 (1.7L).

OSTRZEŻENIE:

  • Nie uruchamiaj silnika przy niskim poziomie oleju. Może to spowodować poważne uszkodzenia.
  • Zawsze sprawdzaj poziom oleju przed uruchomieniem silnika.

UWAGA:

Wszystkie silniki 4-suwowe są wysyłane z fabryki bez oleju silnikowego.

1.2.3 Dobór śruby napędowej

Osiągi silnika zaburtowego w dużym stopniu zależą od wyboru śruby napędowej; niewłaściwy dobór może negatywnie wpłynąć na wydajność. Silnik jest wyposażony w śruby dobrane do szerokiego zakresu zastosowań, ale w pewnych sytuacjach śruba o innym skoku może być bardziej odpowiednia. Dealerzy posiadają asortyment śrub i mogą doradzić w wyborze najbardziej odpowiedniej dla Twojej jednostki.

Dla mocniej obciążonej łodzi i niższych obrotów silnika bardziej odpowiednia jest śruba o mniejszym skoku. Z kolei śruba o większym skoku jest lepsza przy mniejszym obciążeniu, ponieważ pozwala utrzymać właściwe obroty silnika.

2. Obsługa

2.1 Instalacja

Zamontuj silnik zaburtowy na linii osiowej (linii kilu) łodzi. W przypadku łodzi bez kilu lub asymetrycznych skonsultuj się z dealerem.

  1. Linia osiowa (linia kilu) 1

UWAGA:

Podczas prób na wodzie sprawdź pływalność łodzi w spoczynku, przy maksymalnym obciążeniu. Zweryfikuj, czy statyczny poziom wody przy obudowie wydechu jest wystarczająco niski, aby zapobiec przedostawaniu się wody do bloku silnika z powodu fal, gdy silnik nie pracuje.

OSTRZEŻENIE:

  • Zastosowanie silnika o zbyt dużej mocy może spowodować poważną niestabilność łodzi. Nie instaluj silnika o mocy przekraczającej maksimum podane na tabliczce znamionowej łodzi. Jeśli łódź nie posiada tabliczki, skonsultuj się z producentem.
  • Niewłaściwy montaż silnika może prowadzić do niebezpiecznych sytuacji. Silnik powinien zostać zamontowany przez dealera lub osobę doświadczoną. Jeśli montujesz go samodzielnie, powinieneś zostać poinstruowany przez eksperta.
  • Informacje w tej sekcji mają charakter wyłącznie poglądowy. Prawidłowy montaż zależy częściowo od doświadczenia oraz konkretnej kombinacji łodzi i silnika.

2.1.1 Wysokość montażu

Wysokość montażu silnika znacząco wpływa na wydajność Twojej łodzi. Jeśli wysokość montażu jest zbyt duża, może wystąpić kawitacja, co zmniejsza napęd. Jeśli wysokość jest zbyt mała, opór wody wzrośnie, zmniejszając wydajność silnika. Zamontuj silnik tak, aby płyta antykawitacyjna znajdowała się między dnem kadłuba a poziomem 25 mm poniżej niego.

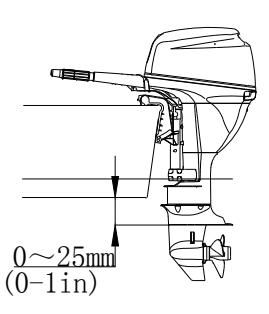

Diagram wysokości montażu pokazujący płytę antykawitacyjną

UWAGA:

Optymalna wysokość montażu zależy od kombinacji łodzi i silnika oraz zamierzonego użytkowania. Testy na różnych wysokościach mogą pomóc w ustaleniu najlepszego ustawienia. Aby uzyskać poradę, skontaktuj się z dealerem PARSUN lub producentem łodzi.

2.1.2 Mocowanie silnika zaburtowego

  1. Dokręć śruby zaciskowe pawęży równomiernie i mocno. Od czasu do czasu sprawdzaj dokręcenie śrub podczas pracy, ponieważ mogą się poluzować pod wpływem wibracji silnika.

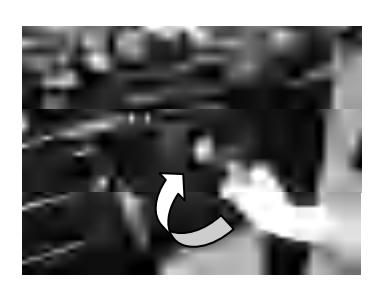

Dokręcanie śruby zaciskowej na pawęży

UWAGA:

Mocowanie silnika wyłącznie za pomocą śrub zaciskowych jest NIEWYSTARCZAJĄCE do prawidłowego i bezpiecznego zamocowania silnika na pawęży. Prawidłowa instalacja obejmuje użycie śrub przechodzących przez pawęż.

OSTRZEŻENIE:

Poluzowane śruby zaciskowe mogą spowodować wypadnięcie silnika za burtę lub jego przesunięcie na pawęży. Może to prowadzić do utraty kontroli. Upewnij się, że śruby są dobrze dokręcone i sprawdzaj je systematycznie podczas pływania.

  1. Jeśli silnik jest wyposażony w zaczep do linki zabezpieczającej, należy jej użyć. Przymocuj ją do bezpiecznego punktu na łodzi, aby zapobiec utracie silnika w razie przypadkowego wypadnięcia z pawęży.

Punkt mocowania linki zabezpieczającej silnik

  1. Przymocuj wspornik do pawęży za pomocą odpowiednich śrub. Szczegóły uzyskasz u dealera.

OSTRZEŻENIE:

Unikaj używania nieodpowiednich śrub, nakrętek lub podkładek. Po dokręceniu wykonaj próbę na wodzie i sprawdź stabilność mocowania.

2.2 Docieranie silnika

Twój nowy silnik wymaga okresu docierania, aby powierzchnie współpracujących części ruchomych mogły się równomiernie dotrzeć.

UWAGA:

Niezastosowanie się do procedury docierania może skrócić żywotność silnika lub nawet spowodować poważne uszkodzenia.

  1. Podczas pierwszej godziny pracy:

Uruchom silnik na 2000 obr/min lub około połowie gazu.

  1. Podczas drugiej godziny pracy:

Uruchom silnik na 3000 obr/min lub około trzech czwartych gazu.

  1. Podczas kolejnych ośmiu godzin pracy:

Unikaj ciągłej pracy na pełnym gazie przez dłużej niż pięć minut pod rząd.

  1. Po tym czasie silnik może pracować normalnie.

2.3 Kontrole przed uruchomieniem

Paliwo:

  • ·Sprawdź, czy masz wystarczającą ilość paliwa na podróż.
  • ·Upewnij się, że nie ma wycieków paliwa ani oparów benzyny.
  • ·Sprawdź połączenia linii paliwowej, czy są szczelne.
  • ·Upewnij się, że zbiornik paliwa stoi na równej i bezpiecznej powierzchni, a wąż nie jest załamany, przygnieciony ani nie styka się z ostrymi krawędziami.

Sterowanie:

  • ·Przed uruchomieniem sprawdź działanie manetki gazu, zmiany biegów i sterociągu.
  • ·Wszystkie mechanizmy powinny działać płynnie, bez zacięć i nadmiernych luzów.
  • ·Sprawdź, czy nie ma poluzowanych lub uszkodzonych połączeń.
  • ·Sprawdź działanie przełączników start/stop, gdy silnik znajduje się w wodzie.

UWAGA:

  • ·Nie uruchamiaj silnika poza wodą. Może to spowodować przegrzanie i poważne uszkodzenia.
  • ·Sprawdź silnik i jego mocowanie.
  • ·Szukaj poluzowanych lub uszkodzonych elementów mocujących.
  • ·Sprawdź śrubę napędową pod kątem uszkodzeń.

Sprawdzanie poziomu oleju silnikowego:

  1. Ustaw silnik w pozycji pionowej (nie odchylony).

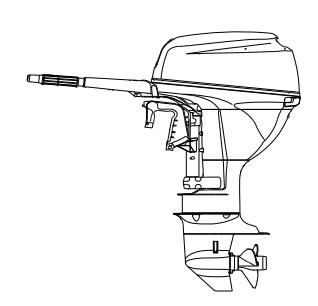

Silnik w pozycji pionowej do sprawdzania oleju

  1. Sprawdź poziom oleju za pomocą bagnetu, upewniając się, że znajduje się między górnym a dolnym oznaczeniem. Dolej oleju, jeśli jest poniżej dolnej kreski, lub spuść do właściwego poziomu, jeśli jest powyżej górnej kreski.

Bagnet oleju pokazujący oznaczenia poziomu

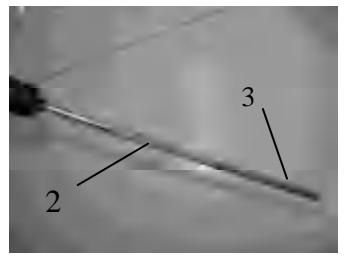

Szczegół prowadnicy bagnetu i oznaczeń poziomu

  1. Bagnet oleju 2. Oznaczenie poziomu górnego 3. Oznaczenie poziomu dolnego

UWAGA:

Upewnij się, że bagnet jest całkowicie włożony do prowadnicy.

2.4 Tankowanie

OSTRZEŻENIE:

Benzyna i jej opary są wysoce łatwopalne i wybuchowe. Trzymaj się z dala od iskier, papierosów, płomieni lub innych źródeł zapłonu.

    1. Zdejmij korek wlewu paliwa.
    1. Ostrożnie napełnij zbiornik.
    1. Po zatankowaniu mocno zakręć korek. Wytrzyj rozlane paliwo.

2.5 Uruchamianie silnika

  1. Po poluzowaniu odpowietrznika na korku (o 2-3 obroty), mocno podłącz złącze paliwowe.

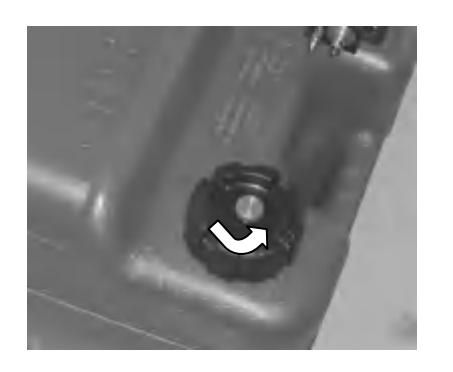

Odkręcanie odpowietrznika na korku zbiornika

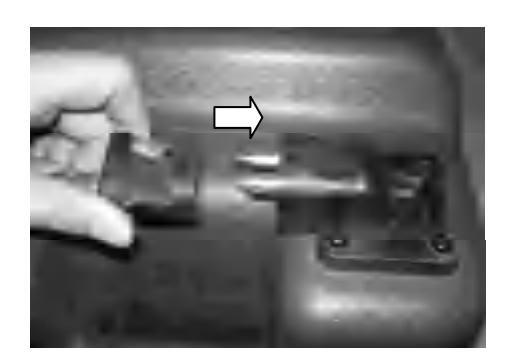

Podłączanie złącza paliwowego do silnika

  1. Podłącz szczelnie złącza i ściskaj gruszkę paliwową (strzałką wylotową do góry), aż poczujesz opór (jeśli Twoje złącze posiada taką możliwość).

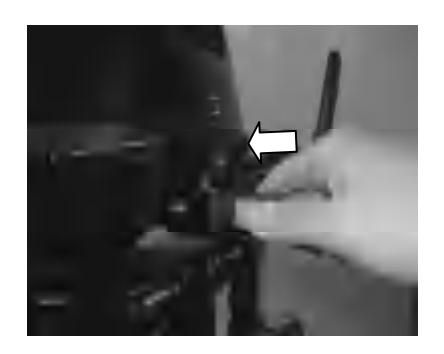

Ściskanie gruszki paliwowej wylotem do góry

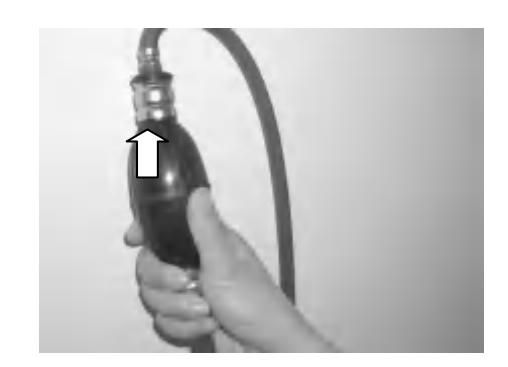

Gruszka paliwowa staje się twarda po napompowaniu

  1. Ustaw dźwignię biegów w pozycji neutralnej.

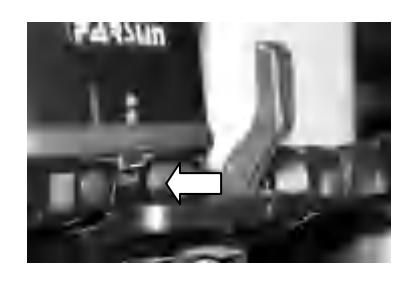

Dźwignia biegów w pozycji neutralnej, model BM

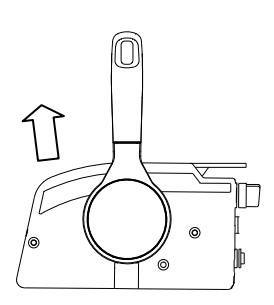

Manetka zdalnego sterowania w pozycji neutralnej

UWAGA:

Zabezpieczenie przed uruchomieniem na biegu uniemożliwia start silnika, jeśli nie jest on w pozycji neutralnej. Przymocuj zrywkę bezpieczeństwa do odzieży, ręki lub nogi w bezpieczny sposób. Włóż płytkę blokującą na drugim końcu zrywki do wyłącznika zatrzymania silnika.

OSTRZEŻENIE:

  • Silnik musi być uruchamiany na biegu jałowym, w przeciwnym razie może dojść do wypadku i uszkodzenia rozrusznik.
  • Nie przypinaj zrywki do odzieży, która może się łatwo rozerwać. Poprowadź ją tak, aby nie mogła się o nic zaplątać.
  • Unikaj przypadkowego pociągnięcia zrywki podczas normalnego pływania. Utrata mocy silnika wiąże się z utratą sterowności. Ponadto łódź może gwałtownie zwolnić, co grozi upadkiem osób znajdujących się na pokładzie.

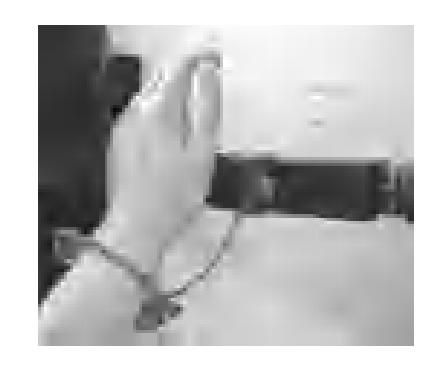

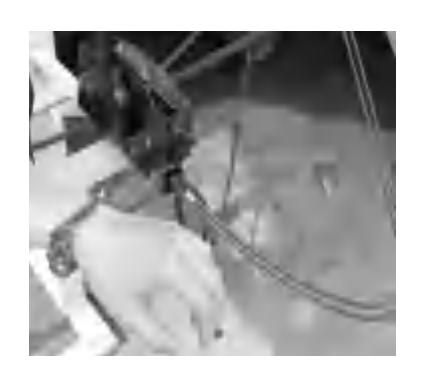

Zrywka bezpieczeństwa przypięta do operatora

Płytka blokująca zainstalowana w wyłączniku

  1. Ustaw manetkę gazu w pozycji "START" (rozruch ręczny). Przekręć stacyjkę w pozycję "ON" (rozruch elektryczny).

Uchwyt w pozycji START dla rozruchu ręcznego

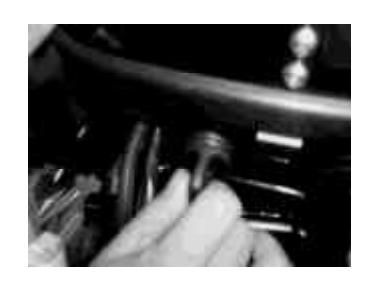

Stacyjka w pozycji ON dla rozruchu elektrycznego

Pozycja ssania dla rozruchu zimnego silnika

UWAGA:

Używanie ssania (choke) nie jest konieczne przy uruchamianiu ciepłego silnika. Pozostawienie go w pozycji "START" podczas pracy silnika spowoduje jego nierówną pracę lub zgaśnięcie.

  1. Pociągnij powoli uchwyt rozrusznik, aż poczujesz opór. Następnie pociągnij energicznie i zdecydowanie, aby uruchomić silnik. Powtórz, jeśli trzeba.

Przekręć kluczyk w pozycję "START" i przytrzymaj maksymalnie 5 sekund (rozruch elektryczny).

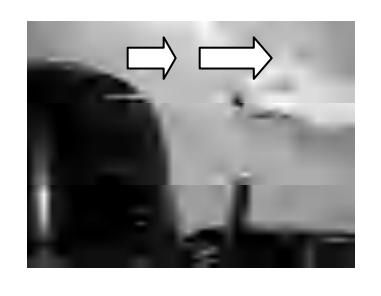

Ciągnięcie za uchwyt rozrusznika

Przekręcanie kluczyka na START dla rozruchu elek.

  1. Po uruchomieniu silnika powoli cofnij uchwyt do pozycji wyjściowej.

Gdy silnik zaskoczy, natychmiast puść kluczyk, aby wrócił do pozycji "ON" (rozruch elektryczny).

  1. Powoli cofnij gaz do pozycji całkowicie zamkniętej.

UWAGA:

  • · Gdy silnik jest zimny, musi się rozgrzać.
  • · Jeśli silnik nie odpali za pierwszym razem, powtórz procedurę. Jeśli nie odpala po 4-5 próbach:

Modele BM/BW: otwórz lekko gaz (między 1/8 a 1/4) i spróbuj ponownie. Modele FW: podnieś dźwignię gazu na biegu jałowym na manetce i spróbuj ponownie.

UWAGA:

Nigdy nie przekręcaj kluczyka na "START", gdy silnik już pracuje.

Nie kręć rozrusznik dłużej niż 5 sekund jednorazowo. Szybko rozładuje to akumulator. Rozrusznik może ulec uszkodzeniu. Jeśli silnik nie odpali w ciągu 5 sekund, wróć do "ON", odczekaj 10 sekund i spróbuj ponownie.

2.6 Rozgrzewanie silnika

  1. Po uruchomieniu pozostaw silnik na biegu jałowym. Przez pierwsze 3 minuty rozgrzewaj silnik na poziomie jednej piątej gazu lub mniej. W przeciwnym razie żywotność silnika ulegnie skróceniu.

UWAGA:

Jeśli ssanie pozostanie wyciągnięte po uruchomieniu, silnik zgaśnie. Przy temperaturze -5lub niższej, pozostaw ssanie wyciągnięte przez około 30 sekund.

2. Upewnij się, że kontrolka ostrzegawcza ciśnienia oleju zgasła.

OSTRZEŻENIE:

Jeśli kontrolka miga po uruchomieniu, natychmiast wyłącz silnik i sprawdź poziom oleju. Dolej, jeśli trzeba. Jeśli problem występuje nadal, skonsultuj się z dealerem.

Lokalizacja kontrolki ostrzegawczej ciśnienia oleju

  1. Kontrolka ostrzegawcza ciśnienia oleju
  2. Sprawdź, czy z otworu kontrolnego wypływa stały strumień wody chłodzącej.

UWAGA:

  • · Jeśli woda nie płynie stale, wyłącz silnik i sprawdź, czy wlot wody lub otwór kontrolny nie są zatkane.
  • Jeśli problem nadal występuje, skonsultuj się z dealerem.

2.7 Zmiana biegów

Otwór kontrolny wody chłodzącej ze strumieniem

OSTRZEŻENIE:

Zanim wrzucisz bieg, upewnij się, że w pobliżu nie ma pływaków ani przeszkód w wodzie.

UWAGA:

Aby zmienić bieg z przedniego na wsteczny (lub odwrotnie), najpierw zamknij gaz, aby silnik pracował na najniższych obrotach.

2.7.1 Bieg do przodu

  1. Ustaw manetkę gazu w pozycji całkowicie zamkniętej.

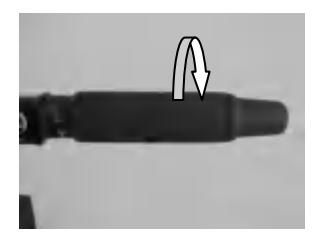

Gaz zamknięty przed wrzuceniem biegu w przód

  1. Przesuń dźwignię biegów szybkim i zdecydowanym ruchem z neutralnej na bieg w przód. Pociągnij blokadę i przesuń manetkę sterującą szybko z neutralnej na przód (Zdalne sterowanie).

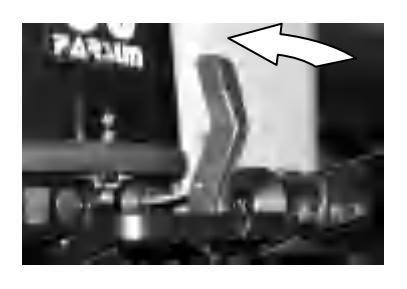

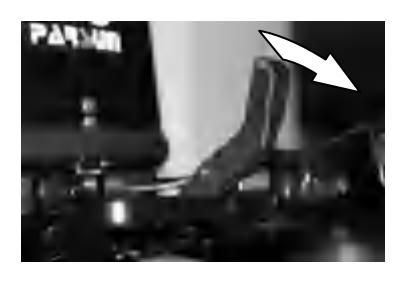

Dźwignia biegów przesunięta na bieg w przód

Manetka sterująca przesunięta na bieg w przód

2.7.2 Bieg wsteczny

OSTRZEŻENIE:

Pływając na biegu wstecznym, rób to powoli. Nie otwieraj gazu powyżej połowy, ponieważ łódź może stać się niestabilna.

  1. Ustaw manetkę gazu w pozycji całkowicie zamkniętej.

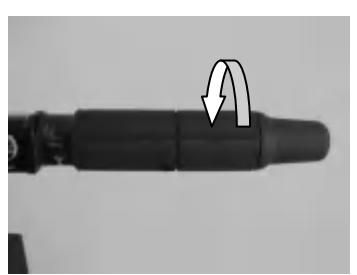

Gaz zamknięty przed wrzuceniem wstecznego

  1. Przesuń dźwignię biegów szybkim i zdecydowanym ruchem z neutralnej na wsteczny. Sprawdź, czy blokada odchylenia (tilt lock) jest zablokowana. Pociągnij blokadę manetki i przesuń ją szybko na wsteczny (Zdalne sterowanie).

Dźwignia biegów przesunięta na bieg wsteczny

Manetka sterująca przesunięta na bieg wsteczny

2.8 Rumpel (Uchwyt sterowy)

  1. Zmiana kierunku: Przesuwaj rumpel w lewo lub w prawo zależnie od potrzeb.

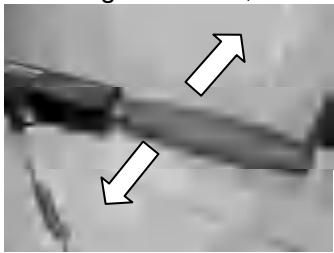

Przesuwanie rumpla w celu skrętu

  1. Zmiana prędkości: Obracaj uchwyt przeciwnie do wskazówek zegara, aby przyspieszyć, i zgodnie z nimi, aby zwolnić.

3. Wskaźnik gazu

Znajduje się na uchwycie. Krzywa zużycia pokazuje względną ilość zużywanego paliwa. Wybierz ustawienie oferujące najlepszą wydajność i oszczędność.

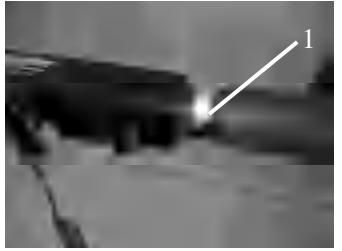

Wskaźnik gazu na uchwycie

  1. Wskaźnik gazu

4. Regulator oporu manetki gazu

Znajduje się na rumplu; pozwala ustawić opór obracania uchwytu. Obróć w prawo, aby zwiększyć opór, i w lewo, aby go zmniejszyć. Używaj go do utrzymania stałej prędkości.

Regulator oporu na rumplu

Szczegół regulatora oporu

OSTRZEŻENIE:

Nie dokręcaj go zbyt mocno, ponieważ może to utrudnić szybkie zamknięcie gazu i doprowadzić do wypadku.

2.9 Trymer (Trim tab)

Powinien być tak wyregulowany, aby sterowanie wymagało tej samej siły przy skręcie w lewo i w prawo.

OSTRZEŻENIE:

  • Niewłaściwa regulacja utrudnia sterowanie. Zawsze testuj po instalacji.
  • Upewnij się, że śruba jest mocno dokręcona.

Jeśli łódź ma tendencję do skręcania w lewo, przesuń trymer w lewo. Jeśli w prawo, przesuń go w prawo.

2.10 Zatrzymywanie silnika

UWAGA:

Przed wyłączeniem pozwól silnikowi ostygnąć przez kilka minut na biegu jałowym. Nie zaleca się nagłego gaszenia silnika po pływaniu z dużą prędkością.

  1. Trzymaj wciśnięty przycisk zatrzymania, aż silnik całkowicie się zatrzyma.

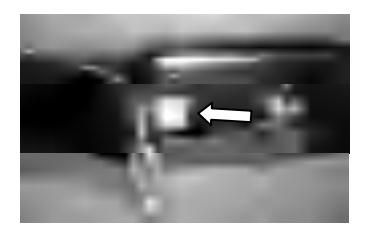

Wciskanie przycisku zatrzymania, model BM

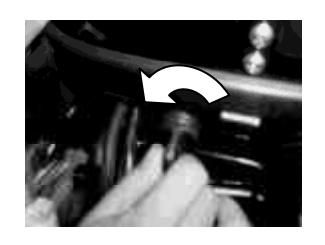

Przycisk zatrzymania na manetce sterowej

Wyciąganie zrywki w celu zatrzymania silnika

UWAGA:

Jeśli posiadasz zrywkę bezpieczeństwa, możesz również zatrzymać silnik poprzez jej pociągnięcie.

  1. Dokręć odpowietrznik na zbiorniku paliwa.

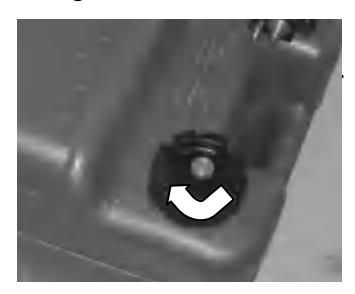

Zakręcanie odpowietrznika na zbiorniku

  1. Po zatrzymaniu odłącz linię paliwową, jeśli posiada złącze.

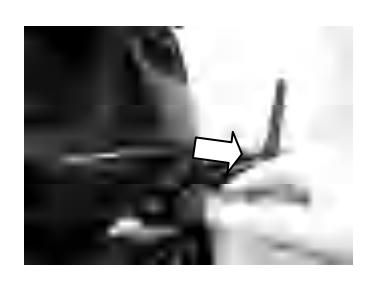

Odłączanie linii paliwowej od silnika

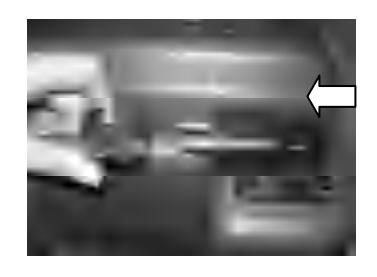

Linia paliwowa odłączona od silnika

2.11 Regulacja kąta trymu silnika zaburtowego

Wspornik posiada 4 lub 5 otworów do regulacji kąta.

    1. Wyłącz silnik.
    1. Wyjmij trzpień regulacyjny, lekko odchylając silnik.

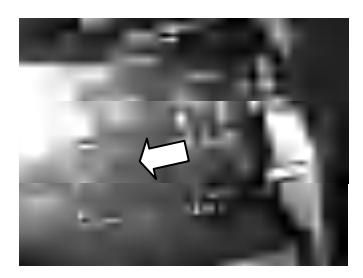

Wyjmowanie trzpienia trymu

  1. Umieść go w wybranym otworze. Przetestuj różne kąty, aby znaleźć najlepszy dla Twojej łodzi i obciążenia.

OSTRZEŻENIE:

  • Wyłącz silnik przed regulacją.
  • Uważaj, aby nie przytrzasnąć palców.
  • Stopniowo zwiększaj prędkość przy testowaniu nowego kąta. Niewłaściwy trym może spowodować utratę kontroli.

Jeśli planujesz dłuższy postój lub pływasz na płytkich wodach, odchyl silnik do góry (Tilt up), aby chronić śrubę i uniknąć korozji.

OSTRZEŻENIE:

Upewnij się, że nikt nie znajduje się w pobliżu podczas odchylania. Nie wkładaj żadnej części ciała między silnik a wspornik.

UWAGA:

Nie podnoś silnika, naciskając na rumpel – może to spowodować jego złamanie. Silnika nie można odchylić w górę na biegu wstecznym.

2.11.1 Odchylanie do góry (Tilt up)

  1. Ustaw bieg jałowy (Neutral).

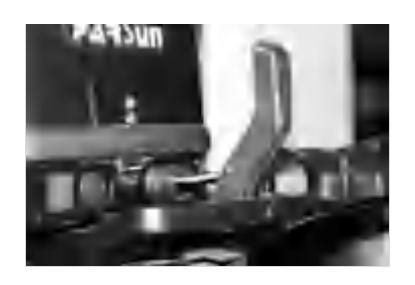

Bieg jałowy do odchylania

Bieg jałowy dla zdalnego sterowania

  1. Ustaw dźwignię blokady odchylenia (jeśli jest) w pozycji podnoszenia.

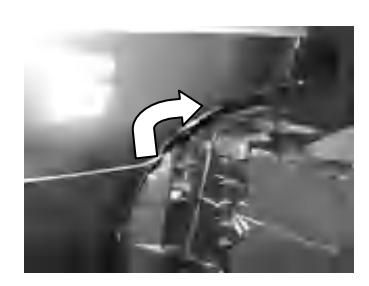

Dźwignia blokady w pozycji podnoszenia

  1. Chwyć za tylny uchwyt i odchylaj silnik, aż wspornik się zablokuje. Dla modeli z Power Tilt:

Naciśnij "UP" do oporu i zabezpiecz wspornikiem.

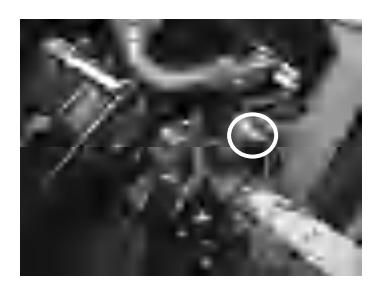

Maksymalne odchylenie do blokady wspornika

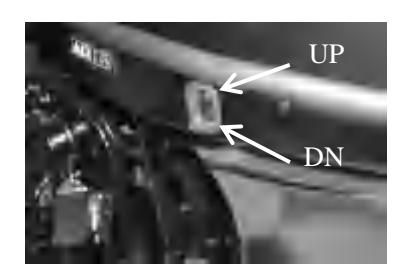

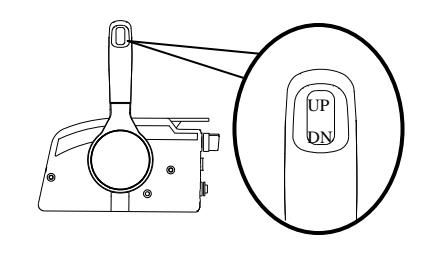

Wciskanie UP dla odchylania elektrycznego

Wspornik odchylenia zablokowany na miejscu

2.11.2 Opuszczanie (Tilt down)

    1. Odchyl silnik nieco bardziej do góry.
    1. Zwolnij wspornik i powoli opuszczaj silnik. Dla modeli z Power Tilt:

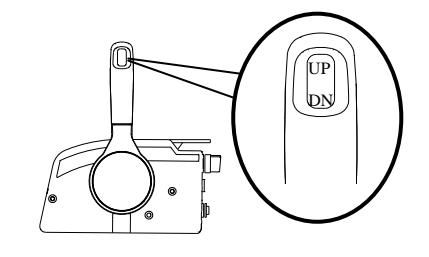

Zwolnij wspornik i naciśnij "DN".

Podnoszenie silnika w celu zwolnienia wspornika

Zwalnianie wspornika do opuszczania

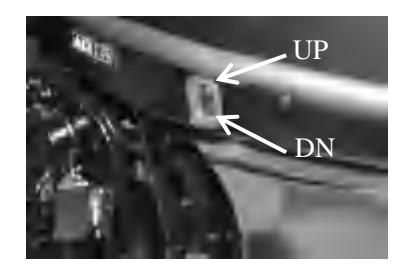

Wciskanie DN dla opuszczania elektrycznego

  1. Opuść dźwignię blokady (modele ręczne).

OSTRZEŻENIE:

Upewnij się, że mechanizm jest zablokowany podczas pływania (modele ręczne).

2.12 Pływanie w innych warunkach

2.12.1 Pływanie na płytkich wodach

Silnik można częściowo odchylić.

OSTRZEŻENIE:

  • Włącz bieg jałowy przed tą czynnością.
  • Wróć do normalnej pozycji po wpłynięciu na głęboką wodę.

UWAGA:

Wlot wody nie może wystawać ponad powierzchnię, inaczej silnik się przegrzeje. Patrz sekcja 2.11.

2.12.2 Pływanie w słonej wodzie

Po każdym użyciu w słonej wodzie, przepłucz kanały chłodzące słodką wodą, aby zapobiec osadzaniu się soli.

3. Konserwacja

Okresowa konserwacja jest niezbędna dla prawidłowej pracy.

OSTRZEŻENIE:

  • Wyłącz silnik przy konserwacji, chyba że zalecono inaczej.
  • Jeśli nie wiesz jak wykonać czynności, oddaj silnik do dealera.

UWAGA:

Używaj tylko oryginalnych części lub części o tej samej jakości.

3.1 Smarowanie

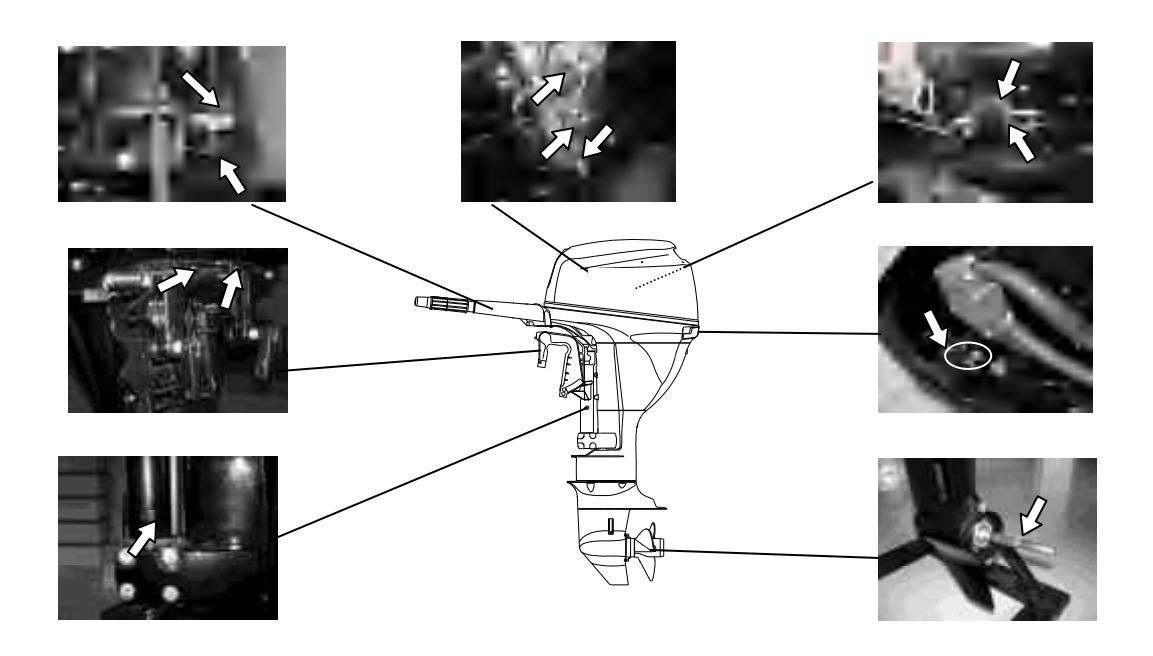

Punkty smarowania silnika

3.2 Czyszczenie i regulacja świec zapłonowych

Sprawdzaj je okresowo. Wysokie temperatury i osady powodują ich zużycie. Wymień w razie potrzeby.

Przed montażem zmierz przerwę między elektrodami i wyreguluj zgodnie ze specyfikacją.

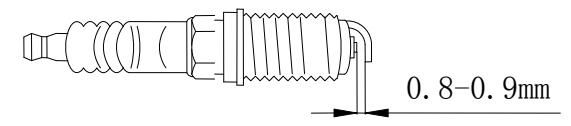

Pomiar przerwy świecy zapłonowej

Oczyść miejsce uszczelki i zawsze używaj nowych uszczelek. Dokręć z odpowiednim momentem.

3.3 Sprawdzanie układu paliwowego

  1. Szukaj wycieków lub pęknięć. Jeśli zauważysz problemy, skonsultuj się z profesjonalistą.

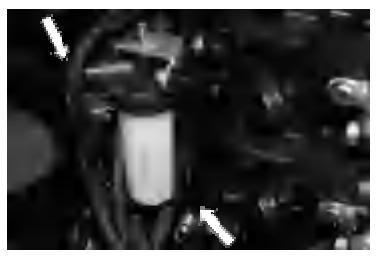

Inspekcja wycieków węży

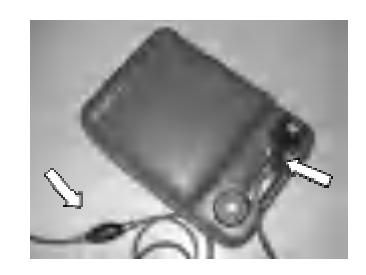

Punkty inspekcji paliwa

OSTRZEŻENIE:

  • Regularnie sprawdzaj szczelność.
  • Jeśli jest wyciek, napraw go przed wypłynięciem.
    1. Sprawdź filtr paliwa. Jeśli jest brudny, wyczyść go.

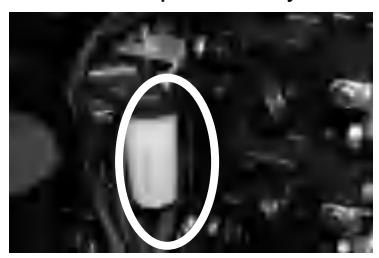

Inspekcja filtra paliwa

3.3.1 Czyszczenie filtra paliwa

  1. Odkręć nakrętkę zespołu filtra (jeśli występuje).

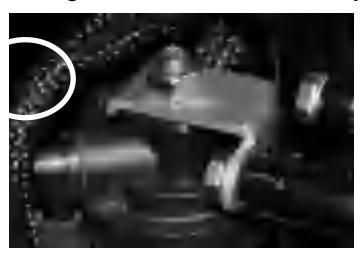

Zdejmowanie obudowy filtra

    1. Odkręć kubek filtra. Użyj szmatki do wytarcia rozlanego paliwa.
    1. Wyczyść wkład rozpuszczalnikiem. Sprawdź o-ring. Wymień w razie uszkodzeń. Jeśli w zbiorniku/kubku jest woda, usuń ją.

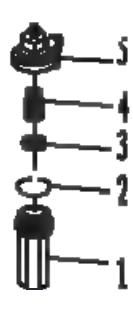

Budowa filtra: kubek, o-ring, wkład i korpus

    1. Kubek 2. O-ring 3. Wkład 4. Korpus 5. Gniazdo
    1. Zamontuj wkład w kubku. Zadba o właściwe ułożenie o-ringu. Mocno dokręć.
    1. Zamontuj zespół i uruchom silnik, aby sprawdzić szczelność przy przewodach.

3.4 Kontrola obrotów biegu jałowego

Użyj tachometru. Wartości mogą się różnić zależnie od tego, czy mierzysz w wodzie, w zbiorniku testowym czy z użyciem "słuchawek" do płukania.

    1. Uruchom silnik i rozgrzej na biegu jałowym.
    1. Sprawdź, czy obroty mieszczą się w podanych granicach.

Bieg jałowy (gaźnik): 900±50 obr/min; Bieg jałowy (EFI): 800±50 obr/min

UWAGA:

Pomiar jest ważny tylko przy ciepłym silniku. Przy zimnym obroty będą wyższe. Jeśli wymagana jest regulacja, zwróć się do fachowca.

3.5 Wymiana oleju silnikowego

OSTRZEŻENIE:

  • Nie wymieniaj oleju tuż po wyłączeniu, jest bardzo gorący.
  • Dobrze zabezpiecz silnik.

UWAGA:

Wymień olej po pierwszych 10 godzinach, a następnie co 100 godzin lub 6 miesięcy. Rób to na ciepłym silniku.

Silnik w pionie do spuszczania oleju

  1. Ustaw silnik pionowo.
  2. Podstaw naczynie o pojemności powyżej 1.7L. Odkręć śrubę spustową i korek wlewu. Pozwól, aby cały olej spłynął. Wytrzyj rozlany olej.

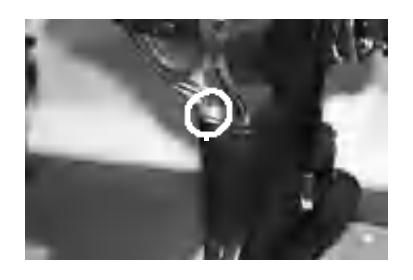

Odkręcanie śruby spustowej

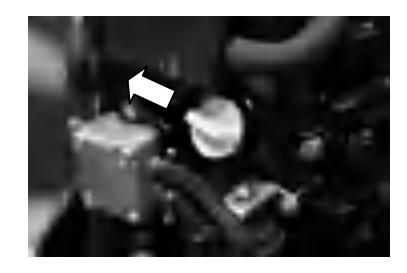

Olej spływa do naczynia

    1. Załóż nową uszczelkę na śrubę i dokręć.
    1. Wlej nowy olej i zakręć korek.
    1. Uruchom silnik i sprawdź, czy nic nie kapie.
    1. Wyłącz, odczekaj 3 minuty i sprawdź poziom bagnetem.

UWAGA:

Wymieniaj olej częściej przy częstym trollingu lub intensywnym użytkowaniu.

3.6 Sprawdzanie okablowania i złączy

Sprawdź, czy połączenia masowe są dokręcone, a wtyczki dobrze osadzone.

3.7 Sprawdzanie wycieków

Sprawdź, czy woda lub dym nie wydostają się przy uszczelkach bloku lub głowicy. Szukaj wycieków oleju.

UWAGA:

Jeśli zauważysz wycieki, skontaktuj się z dealerem.

3.8 Sprawdzanie śruby napędowej

OSTRZEŻENIE:

  • Wyjmij świece, włącz bieg jałowy i zdejmij zrywkę przed dotykaniem śruby. Jeśli silnik przypadkiem zapali, jest to śmiertelnie niebezpieczne.
  • Nie trzymaj śruby ręką przy odkręcaniu/dokręcaniu. Użyj kawałka drewna.

Inspekcja z klockiem drewna

Szczegół śruby i wałka

    1. Szukaj zużycia lub erozji łopat.
    1. Sprawdź, czy wałek nie jest skrzywiony.
    1. Sprawdź wieloklin i zawleczkę.
    1. Szukaj żyłek wędkarskich nawiniętych na wałek.
    1. Sprawdź uszczelniacz olejowy.

3.8.1 Demontaż śruby napędowej

    1. Wyprostuj i wyciągnij zawleczkę szczypcami.
    1. Odkręć nakrętkę i zdejmij podkładki.
    1. Zdejmij śrubę i podkładkę oporową.

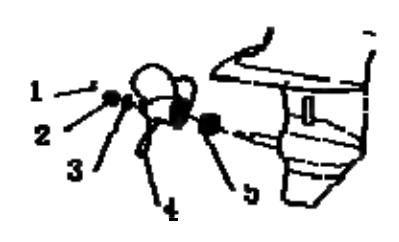

Budowa: zawleczka, nakrętka, podkładka, śruba i oporowa

  1. Zawleczka 2. Nakrętka 3. Podkładka 4. Śruba 5. Podkładka oporowa

3.8.2 Montaż śruby napędowej

UWAGA:

  • Zawsze najpierw zakładaj podkładkę oporową, inaczej zniszczysz spodzinę.
  • Użyj nowej zawleczki i dobrze ją odegnij, inaczej zgubisz śrubę.
    1. Nasmaruj wałek smarem wodoodpornym.
    1. Załóż podkładkę oporową i śrubę.
    1. Załóż podkładkę i nakrętkę.
    1. Dokręć nakrętkę i załóż nową zawleczkę.

3.9 Wymiana oleju przekładniowego (w spodzinie)

OSTRZEŻENIE:

Dobrze zabezpiecz silnik. Nigdy nie stawaj pod spodziną, gdy silnik jest odchylony – może spaść.

    1. Odchyl silnik tak, aby śruba spustowa była w najniższym punkcie.
    1. Podstaw naczynie.
    1. Odkręć dolną śrubę.

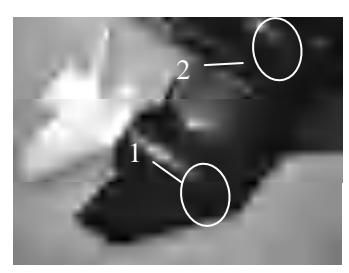

Śruby spustu i poziomu w spodzinie

    1. Śruba spustowa oleju spodziny
    1. Śruba kontrolna poziomu

UWAGA:

Wymień olej po pierwszych 10 godzinach, a potem co 100 godzin/6 miesięcy. Inaczej koła zębate szybciej się zużyją.

  1. Odkręć górną śrubę, aby cały olej wypłynął.

UWAGA:

Jeśli olej ma biały (mleczny) kolor, oznacza to obecność wody. Skontaktuj się z mechanikiem.

    1. Wtłocz nowy olej przez dolny otwór (430cm3).
    1. Gdy olej pojawi się w górnym otworze, wkręć górną śrubę.
    1. Wkręć dolną śrubę. Użyj nowych uszczelek, jeśli stare są zużyte.

3.10 Czyszczenie zbiornika paliwa

OSTRZEŻENIE:

  • Żadnych iskier ani ognia. Rób to na zewnątrz.
    1. Opróżnij zbiornik.
    1. Wlej trochę rozpuszczalnika, mocno wstrząśnij i wylej.
    1. Zdejmij złącze wewnętrzne.
    1. Wyczyść filtr złącza.
  1. Użyj nowej uszczelki i wszystko dokręć.

3.11 Sprawdzanie i wymiana anod(y)

Sprawdzaj je regularnie. Usuwaj nalot. Udaj się do serwisu w celu ich wymiany.

UWAGA:

Nie maluj anod, bo przestaną działać i silnik zacznie korodować.

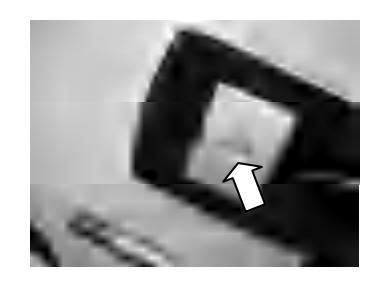

Anody na spodzinie silnika

3.12 Sprawdzanie górnej pokrywy

Naciśnij pokrywę rękami, aby sprawdzić, czy się nie chwieje. Jeśli ma luzy, poproś o sprawdzenie.

Sprawdzanie dopasowania pokrywy

3.13 Harmonogram konserwacji

Przewidywana żywotność: 350 godzin lub 10 lat.

"•" Czynność dla użytkownika. "O" Czynność dla serwisu.

Na początkuCo
Anoda(y) (zewnętrzne)Sprawdź/Wymień●/○•/0
Anoda(y) (wewnętrzne)Sprawdź/Wymień0
Kanały wodneOczyść
Blokady pokrywySprawdź
Filtr paliwaSprawdź/Oczyść
Układ paliwowySprawdź
Zbiornik paliwaSprawdź/Oczyść
Olej przekładniowyWymień
SmarowanieNasmaruj
Obroty biegu jałowegoKontrola/Regulacja•/0•/0
Śruba i zawleczkaSprawdź/Wymień

UWAGA:

Zawsze płucz silnik słodką wodą po pływaniu w słonej lub brudnej wodzie.

4. Transport i przechowywanie

4.1 Transport

Silnik powinien być przewożony pionowo. Jeśli na przyczepie nie ma dość miejsca, należy użyć wspornika pod silnik.

UWAGA:

Podczas transportu na przyczepie nie polegaj tylko na blokadzie odchylenia – może się zwolnić.

OSTRZEŻENIE:

  • Nigdy nie stawaj pod silnikiem, nawet ze wspornikiem.
  • Jeśli przechowujesz silnik luzem, połóż go tak:

Pozycja pionowa transportowa

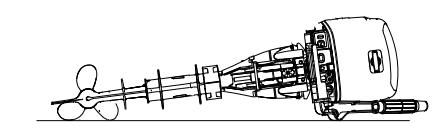

Pozycja leżąca do przechowywania

UWAGA:

Użyj koca, aby uniknąć zadrapań. Nie kładź silnika bez spuszczenia oleju, inaczej olej wpłynie do cylindrów.

4.2 Przechowywanie

Wykonaj poniższe czynności przy przechowywaniu powyżej 2 miesięcy, aby uniknąć uszkodzeń.

Najlepiej zlecić to serwisowi, ale przy odpowiednich narzędziach możesz to zrobić sam.

UWAGA:

Pionowo. W razie kładzenia – spuść olej. Bez wody w środku. Sucho i przewiewnie.

    1. Umyj zewnętrze słodką wodą.
    1. Usuń benzynę i zamknij odpowietrznik.
    1. Zdejmij pokrywę i osłonę filtra powietrza.
    1. Umieść silnik w beczce z wodą.
    1. Woda musi być powyżej płyty antykawitacyjnej.
    1. Uruchom i przepłucz. Użyj oleju konserwującego ("Fogging Oil"), aby uniknąć rdzy wewnątrz.

Silnik w beczce ze słodką wodą

    1. Minimalny poziom wody
    1. Powierzchnia

UWAGA:

Przy zbyt małej ilości wody silnik się zatrze.

OSTRZEŻENIE:

  • Nie dotykaj kabli elektrycznych przy pracującym silniku.
  • Trzymaj ubranie i włosy z dala od koła zamachowego.
    1. Kilka minut na podwyższonym biegu jałowym.
    1. Wtryśnij olej konserwujący do gaźnika przed zgaszeniem.
    1. Jeśli nie masz oleju: Pozwól silnikowi pracować, aż wypali całe paliwo i sam zgaśnie. Wykręć świece, wlej łyżkę oleju do cylindrów i pokręć kołem zamachowym ręcznie. Wkręć świece.
    1. Usuń resztki paliwa i wody. Dobrze wyczyść silnik z zewnątrz.

UWAGA:

Zbiornik trzymaj w suchym, wentylowanym miejscu.

4.3 Złącze do płukania (flushing)

Zrób to zaraz po użyciu.

UWAGA:

Rób to na WYŁĄCZONYM silniku, inaczej zniszczysz pompę wody.

  1. Zdejmij korek w dolnej części obudowy.

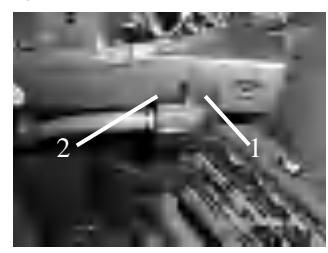

Korek i złącze do płukania

    1. Korek; 2. Złącze
    1. Podłącz wąż ogrodowy.
    1. Płucz słodką wodą przez 15 minut.
    1. Załóż korek i mocno dokręć.

OSTRZEŻENIE:

Nie pływaj z poluzowanym korkiem – silnik nie będzie miał chłodzenia i może się spalić. Dobrze dokręć!

5. Akcje w przypadku awarii

5.1 Uszkodzenia po uderzeniu

Jeśli w coś uderzysz:

    1. Natychmiast zgaś silnik.
    1. Sprawdź, czy nie ma uszkodzeń.
    1. Wróć do portu bardzo powoli.
    1. Oddaj silnik do sprawdzenia w serwisie.

5.2 Mechanizm trymu nie działa

Przy rozładowanym akumulatorze lub awarii:

    1. Poluzuj rygiel manualny (śrubę) w lewo.
    1. Podnieś/opuść silnik ręcznie, a następnie dokręć rygiel w prawo.

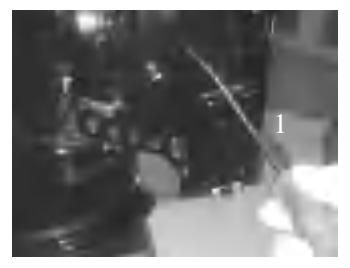

Manualna śruba trymu

  1. Manualna śruba trymu

5.3 Rozrusznik nie działa

W nagłych wypadkach użyj linki rozruchowej.

OSTRZEŻENIE:

  • Tylko by wrócić do portu.
  • Zabezpieczenie przed startem na biegu nie działa. WŁĄCZ LUZ (NEUTRAL)!
  • Uważaj przy szarpnięciu, by nikogo nie uderzyć.
  • Nie zakładaj pokrywy przy kręcącym się silniku.
  • Nie dotykaj cewek ani kabli.

Kroki:

    1. Zdejmij górną pokrywę.
    1. Odłącz kable zabezpieczające i ssania.

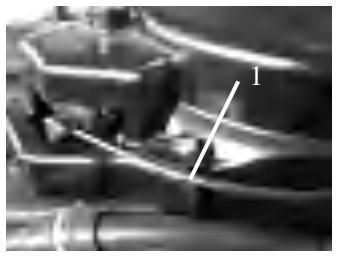

Kable do odłączenia

  1. Kabel blokady startu na biegu
  2. Zdejmij metalową osłonę koła zamachowego (3 śruby). Odłącz kable kontrolek.

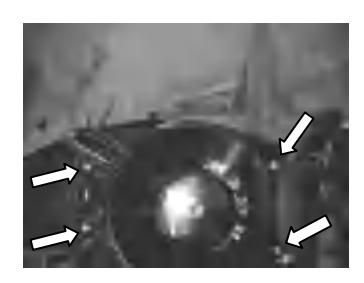

Koło zamachowe silnika odkryte

    1. Przygotuj silnik do startu (patrz 2.5).
    1. Włóż węzeł linki w wycięcie koła i owiń ją w prawo.
    1. Ciągnij, aż poczujesz opór.

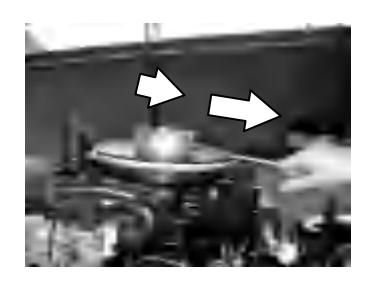

Linka owinięta na kole zamachowym

  1. Szarpnij mocno za linkę.

5.4 Wymiana bezpiecznika

Użyj zapasowego, który jest w torebce z narzędziami.

OSTRZEŻENIE:

Użycie niewłaściwego bezpiecznika może doprowadzić do spalenia silnika lub pożaru.

UWAGA:

Jeśli nowy bezpiecznik od razu się przepali, skontaktuj się z mechanikiem.

5.5 Silnik pod wodą (zatopiony)

Jak najszybciej oddaj silnik do serwisu, inaczej zardzewieje od środka.

  1. Przepłucz zewnątrz słodką wodą.
  2. Wykręć świece i wylej wodę z cylindrów.
  3. Usuń paliwo i olej.
  4. Wlej nowy olej.
  5. Wlej trochę oleju przez otwory świec i pokręć silnikiem.
  6. Jedź natychmiast do dealera PARSUN.

UWAGA:

Nie próbuj uruchamiać silnika samodzielnie przed sprawdzeniem przez fachowca.

6. Rozwiązywanie problemów

ProblemPrzyczynaAkcja
Nie kręci (elek.)Zniszczone częściSerwis
Nie odpalaWłączony biegWłącz Luz
Kręci, nie odpalaBrak benzynyZzatankuj
Nie odpalaStara benzynaWymień
Nie odpalaBrudny filtrWyczyść
Nie odpalaZłe świeceWyczyść/Wymień
Nie odpalaLuźne kableDokręć
Nie odpalaBrak zrywkiWłóż zrywkę
Nierówny jałowyZłe świeceWyczyść
Nierówny jałowyZagięte wężeSprawdź
Nierówny jałowySsanie wyciągnięteWciśnij ssanie
Nierówny jałowyZły olejWymień
Traci mocUszkodzona śrubaWymień
Traci mocZły kąt trymuWyreguluj
Traci mocBrudny kadłubWyczyść
Mocno wibrujeSkrzywiona śrubaWymień
Mocno wibrujeLuźne śrubyDokręć

7. Schemat elektryczny

F40BM

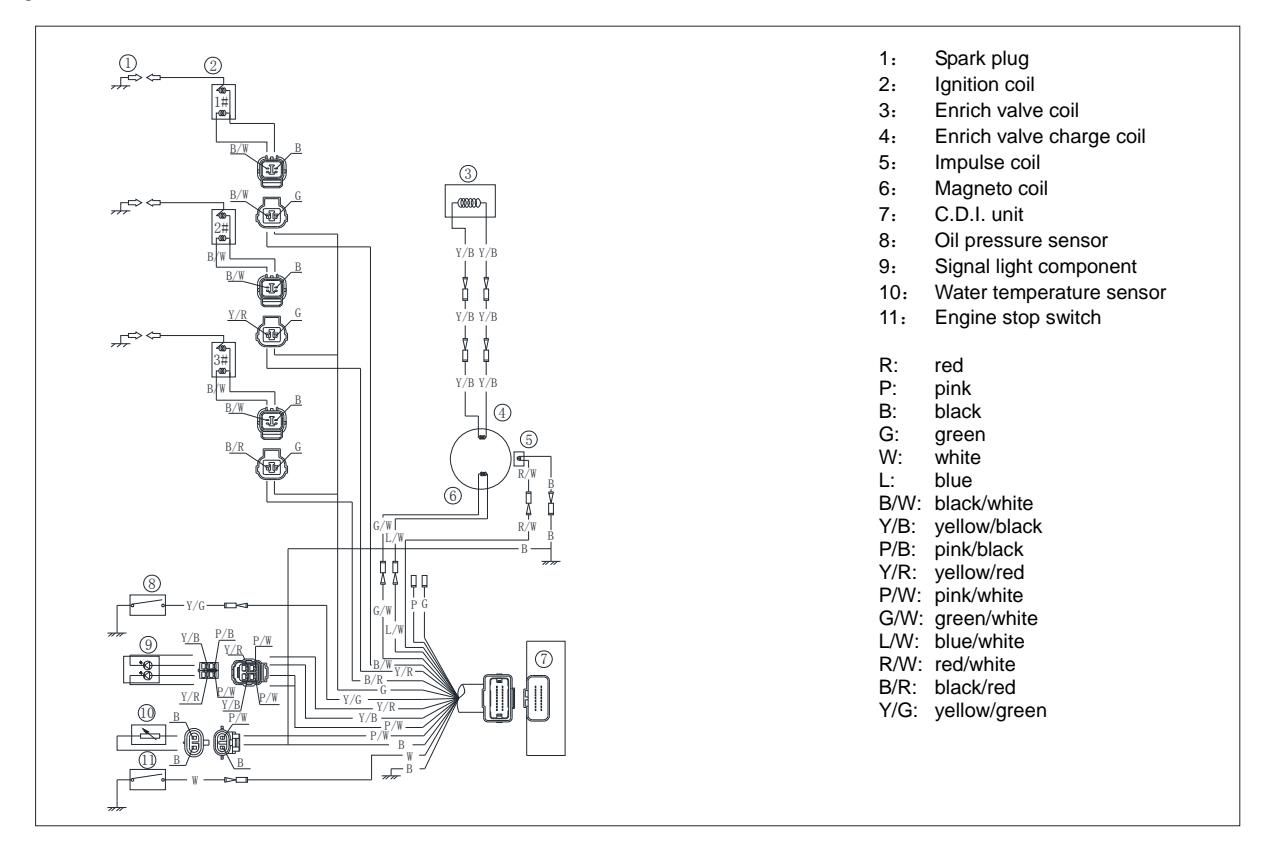

Schemat elektryczny F40BM

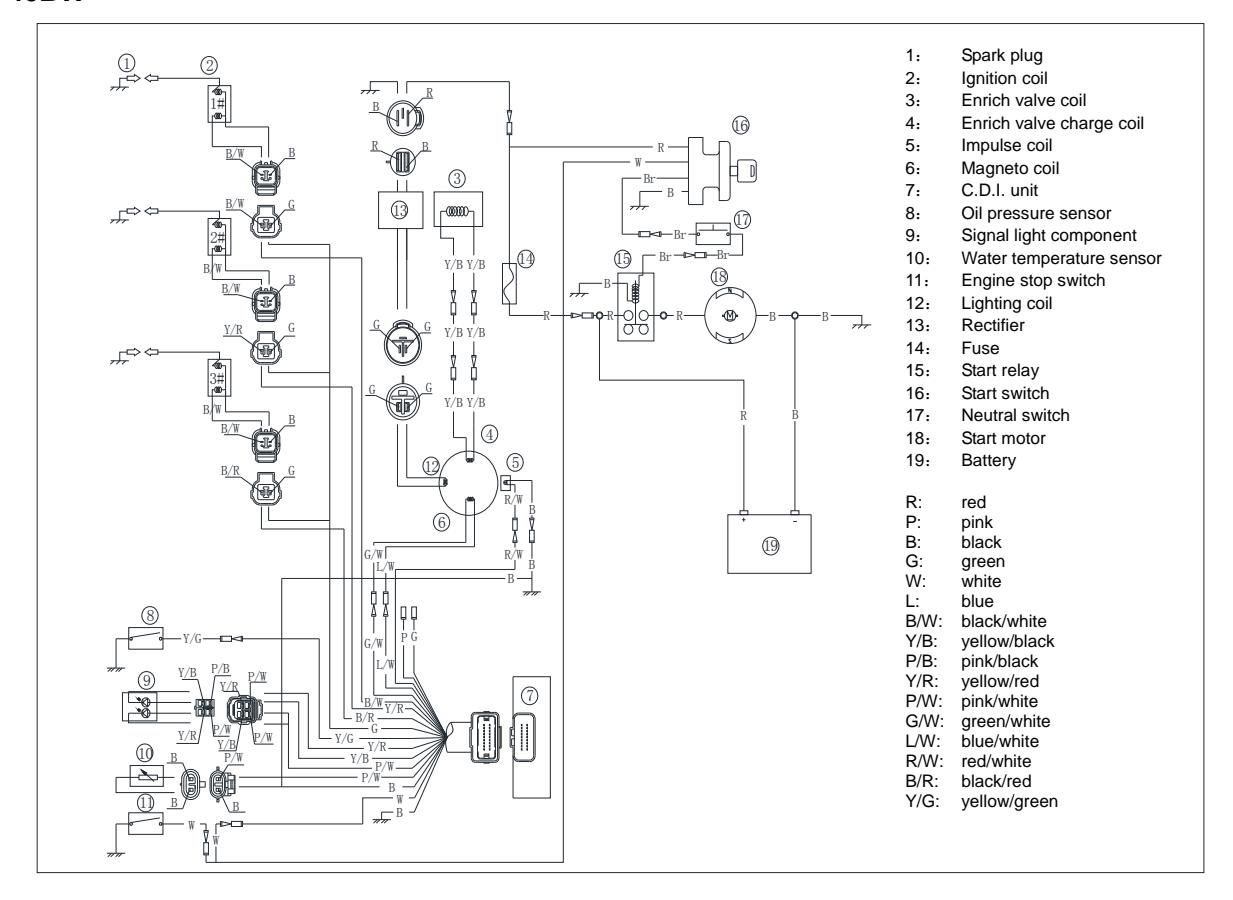

F40BW

Schemat elektryczny F40BW

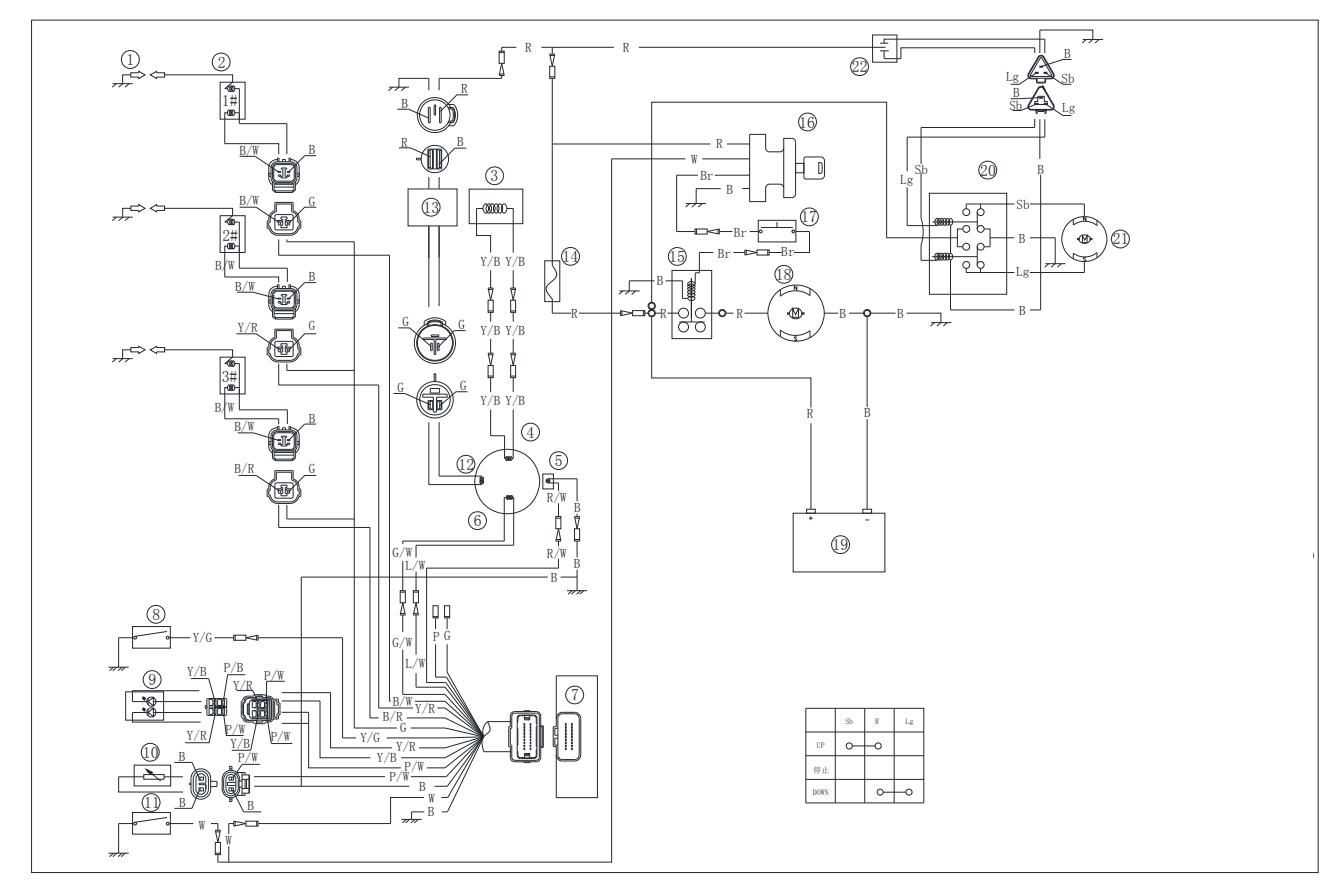

F40BW-D

Schemat elektryczny F40BW-D

SNKomponentSNKomponentKod KoloruKolorKod KoloruKolor
1Świeca12Cewka świetlnaRczerwonyP/Wróż/biały
2Cewka zapłonowa13ProstownikPróżowyG/Wziel/biały
3Zawór powietrza14BezpiecznikBczarnyL/Wnieb/biały
4Zawór obciążenia15Przekaźnik rozrusznikGzielonyR/Wczerw/biały
5Cewka pulsująca16Przełącznik startuWbiałyB/Rczar/czerw
6Stojan17Czujnik luzuLniebieskiY/Gżółt/ziel
7CDI18RozrusznikBrbrązowy
8Czujnik ciśnienia oleju19AkumulatorB/Wczar/biały
9Lampa kontrolna20Przekaźnik Power TrimY/Bżółt/czarny
10Czujnik temp. wody21Silnik Power TrimP/Bróż/czarny
11Przycisk stop22Przycisk Trim (spodzina)Y/Rżółt/czerw

F40FW

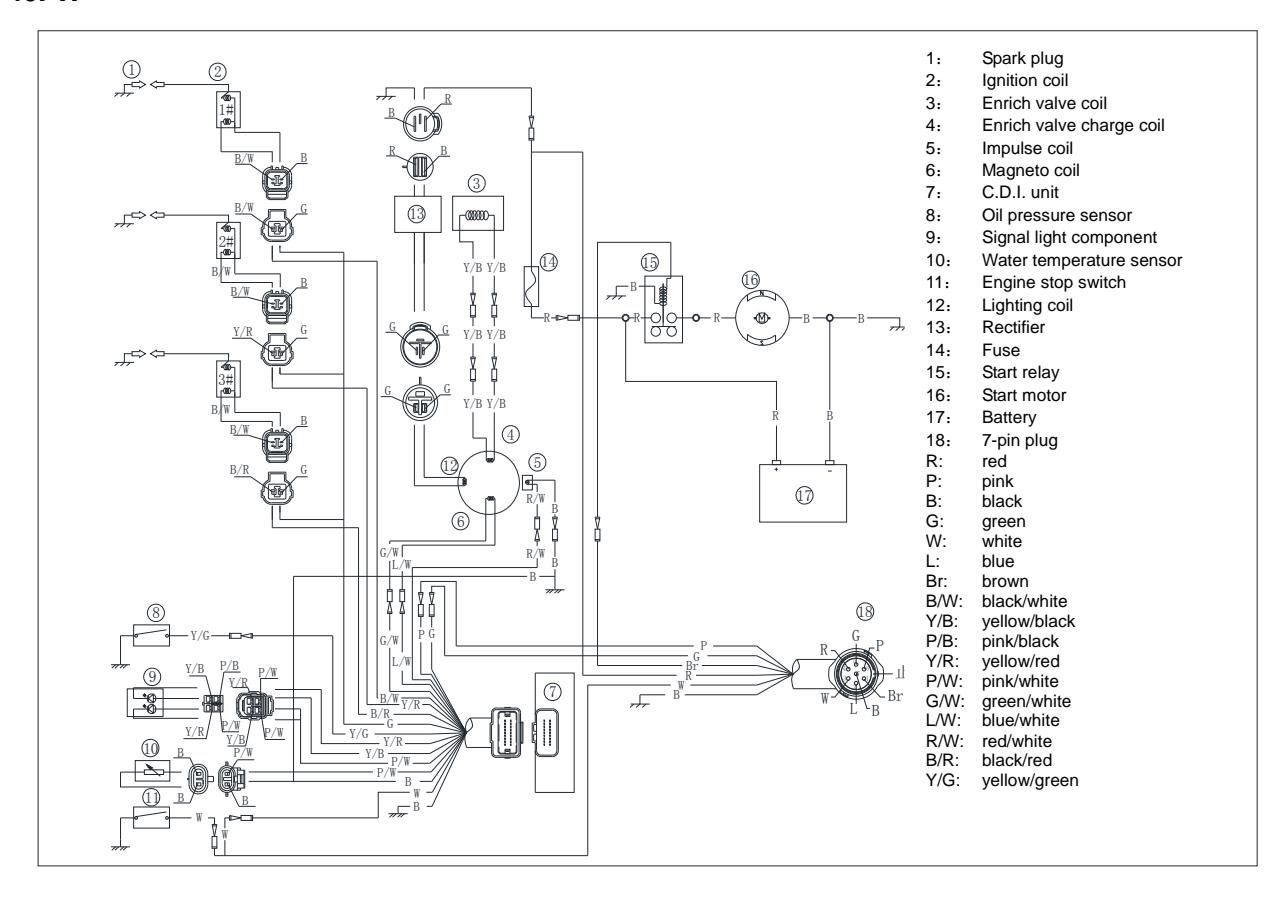

Schemat elektryczny F40FW

Manetka dla FW

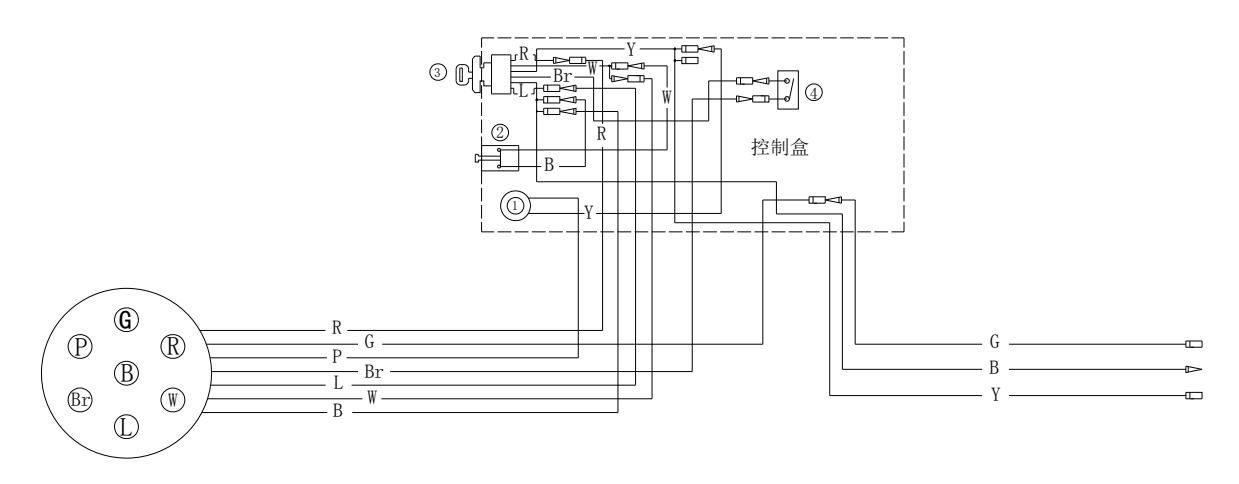

Schemat kabli manetki FW

KodKolorKodKolorSNKomponent
RczerwonyY/Rżółty/czerw4Czujnik luzu
YżółtyR/Wczerw/biały3Stacyjka
LniebieskiBczarny2Przycisk stop
GzielonyWbiały1Brzęczyk
Brbrązowy

F40FW-T

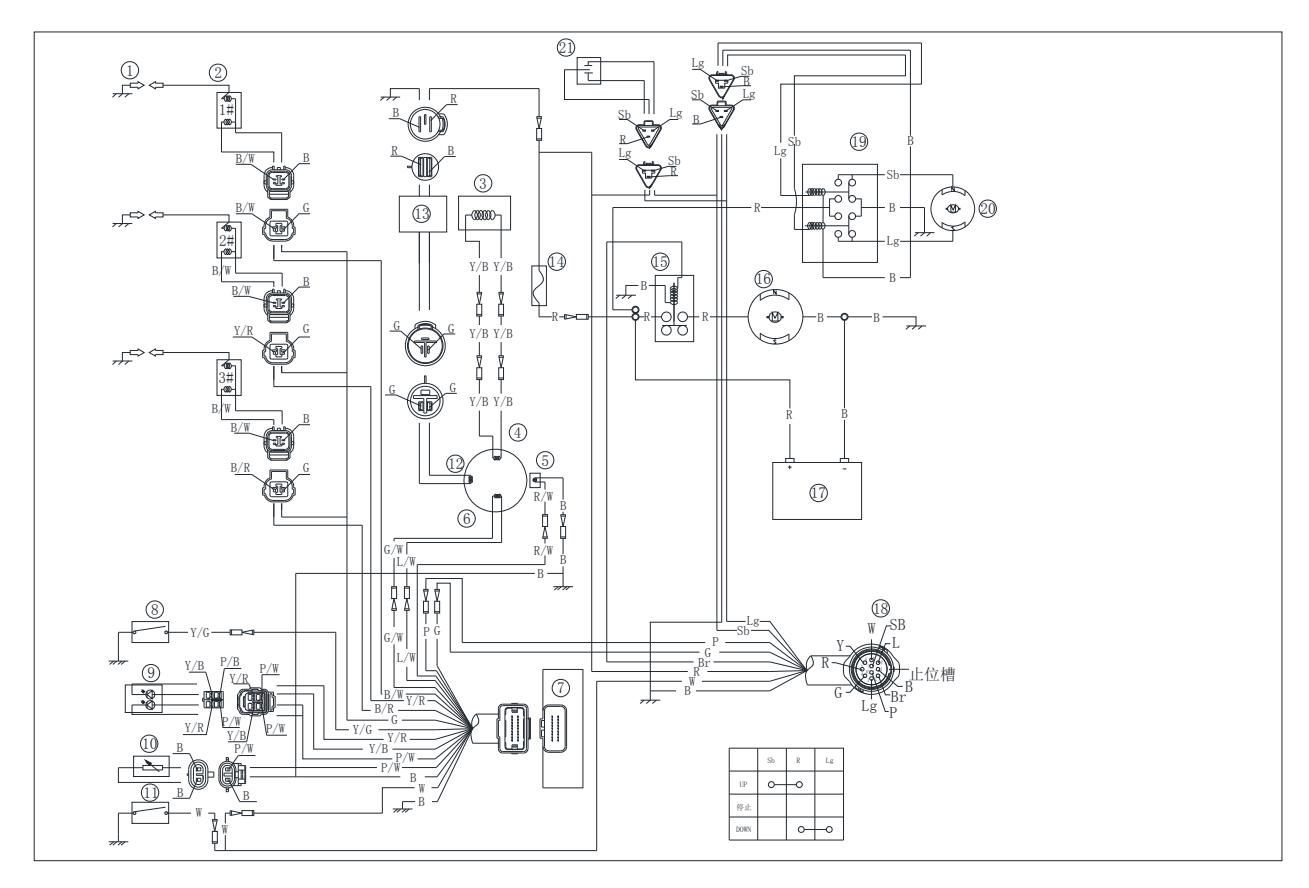

Schemat elektryczny F40FW-T

SNKomponentSNKomponent
1Świeca12Cewka światła
2Cewka zapłonu13Prostownik
3Zawór powietrza14Bezpiecznik
4Zawór obciążenia15Przekaźnik rozrusz.
5Cewka pulsów16Rozrusznik
6Stojan17Akumulator
7CDI18Wtyczka 10-pin
8Czujnik oleju19Przekaźnik Power Trim
9Lampki20Silnik Power Trim
10Czujnik wody21Przycisk Trim (spodzina)
11Przycisk stop
KodKolorKodKolor
RczerwonyY/Rżółt/czerw
PróżowyP/Wróż/biały
BczarnyG/Wziel/biały
GzielonyL/Wnieb/biały
WbiałyR/Wczerw/biały
LniebieskiB/Rczar/czerw
BrbrązowyY/Gżółt/ziel
B/Wczar/białyLgjasnozielony
Y/Bżółt/czarnySbjasnoniebieski
P/Bróż/czarny

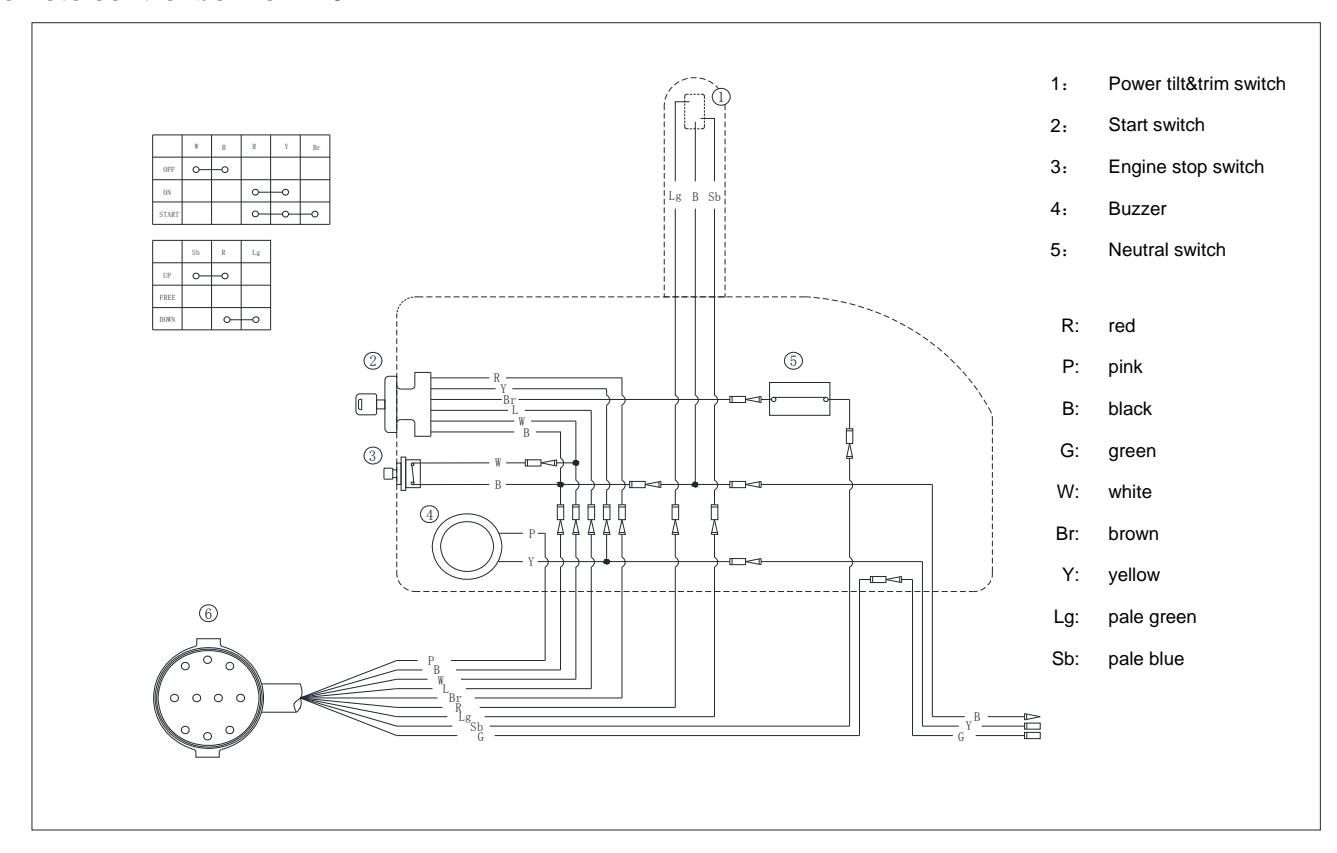

Manetka dla F40FW-T

Schemat F40FW-T

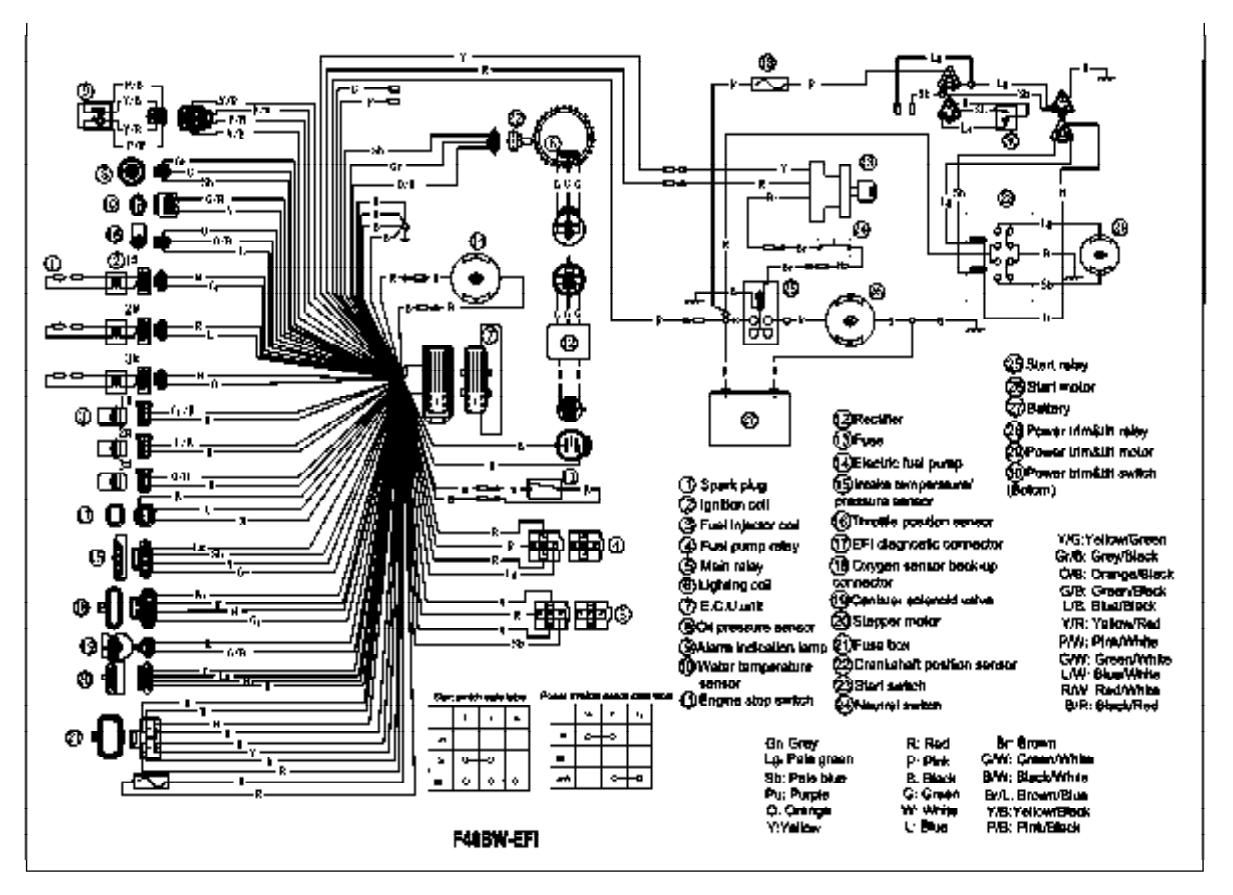

F40BW-EFI

Schemat elektryczny F40BW-EFI

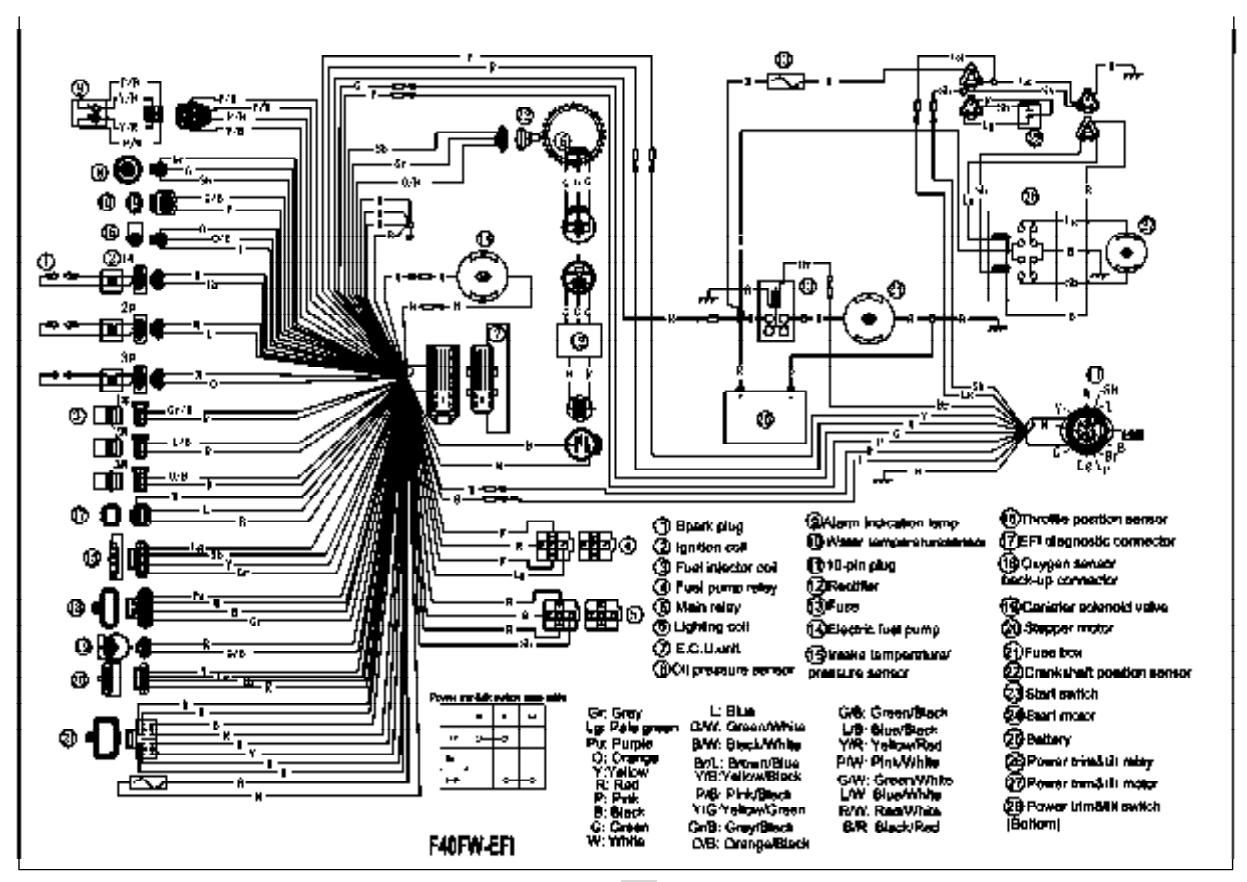

Schemat EFI kont

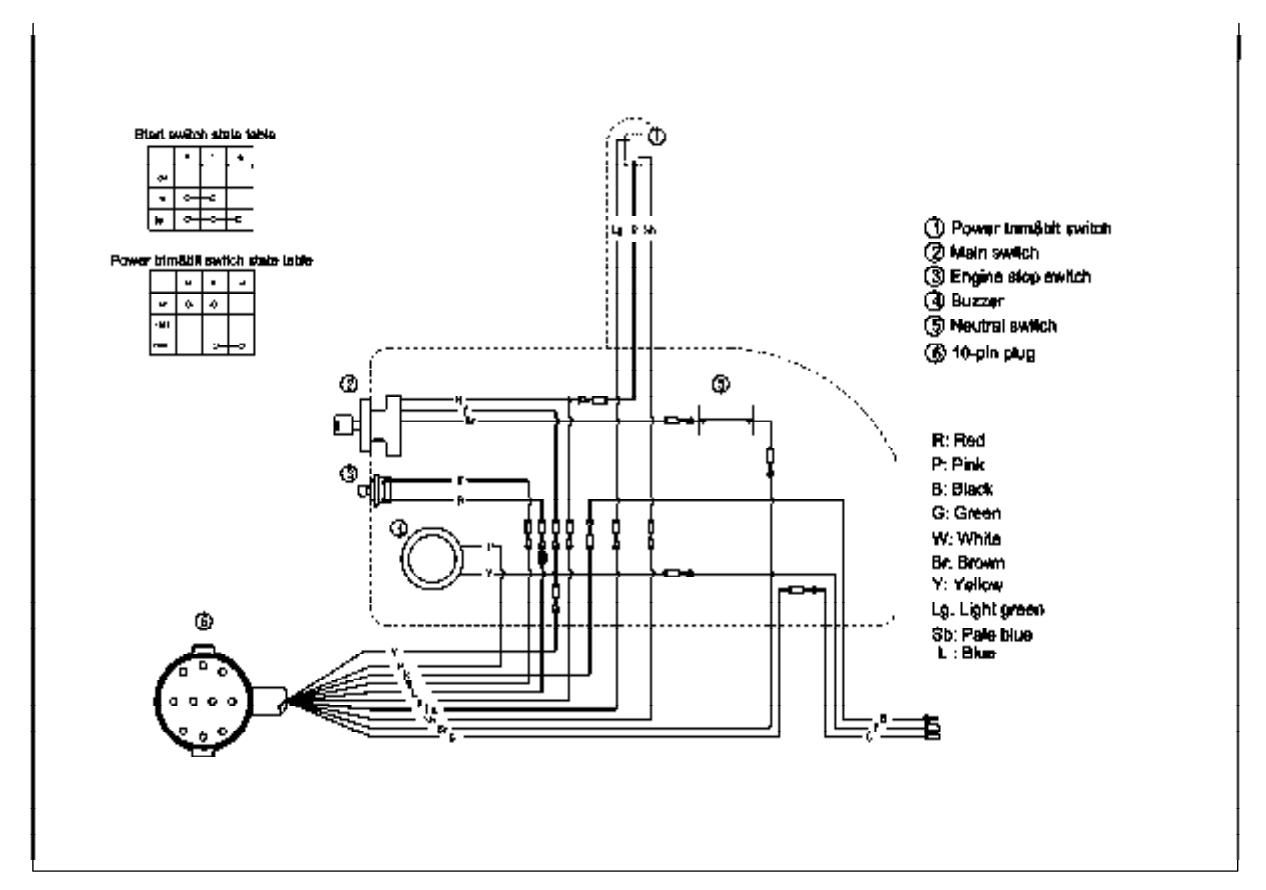

Manetka dla F40FW-EFI

Schemat manetki EFI
